軸承型號(hào)

圖例

外形尺寸

安裝孔尺寸

結(jié)構(gòu)尺寸

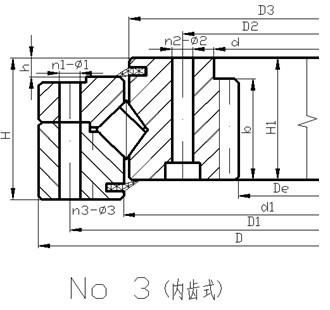

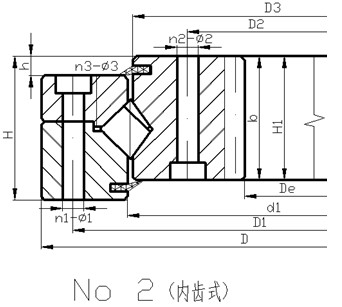

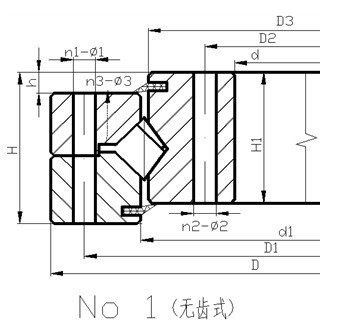

Fig

Boundary  dimensios

Bolt hole diameter

Structure dimensions

Desingations

No.

D

d

H

D1

D2

n1

n2

Φ1

Φ2

H1

h

n3

Φ3

mm

mm

mm

mm

mm

無(wú)

齒

式

5792/900

1

1150

900

90

1105

950

24

24

19

19

78

12

6

M8×1

3-935G

2

940

—

90

900

752

24

24

19

17

78

12

6

M8×1

7797/160G

3

2150

1660

245

2100

1735

30

30

32

32

220

25

3

M8×1
